南京帝淮电控液压式医疗床遥控器说明

电控液压式医疗床遥控器，整套包含1台无线发射器+1台本地有线控制面板+1台接收器，遥控距离按照100米提供，输出控制14个单向开关量电磁阀，及1个油泵电控回路，任何一个阀动作时，均需将油泵的电控回路接通。

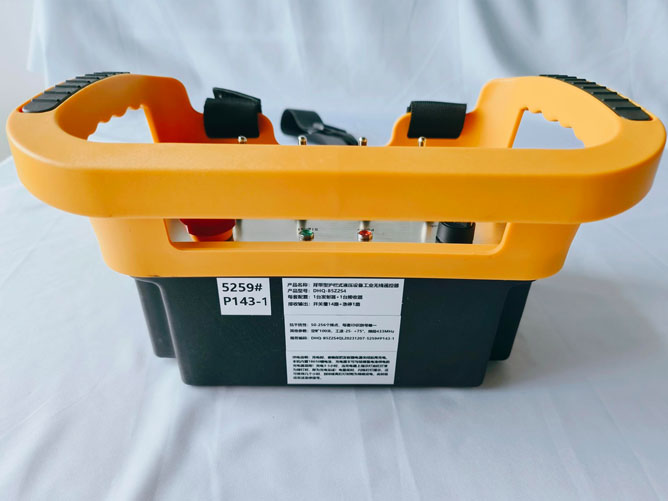

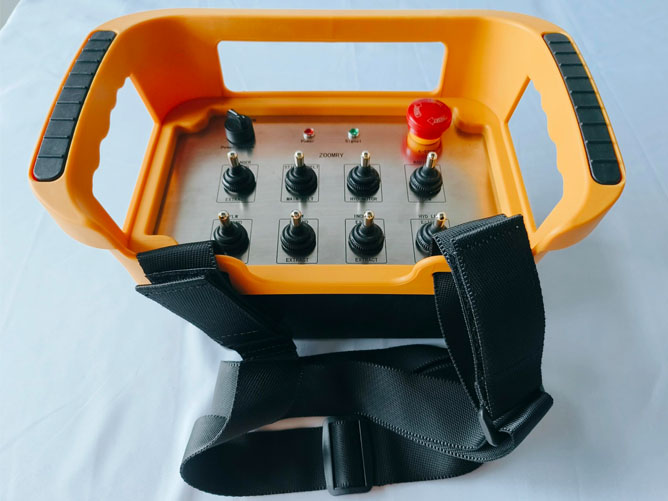

发射器端按钮布局及功能说明

1）14个常规动作执行按键，均设计为点动模式控制，且全互锁逻辑，即为同一个时间点，只有其中1个可以执行，14个按键各自对应接收器端1路常开点继电器输出，且每个按键按下时在对应自身对应的1路继电器回路接通的同时，均需同时对应1路另外的用于控制油泵电控回路的继电器，鉴于油泵控制回路额定电流为9.5A，本次将此路继电器容量选用20A左右的，其余继电器均按照3A或5A容量配置（最终根据电磁阀参数再确定）。

2） 3个备用按钮，也设计为点动模式，且全互锁逻辑（包括与上面的14个动作按钮全互锁），每个按键各自对应接收器端1路常开点继电器输出；

3）强电及蓄电池供电自动切换，在接收主控板布局2路继电器输入，且两者互锁逻辑，一旦外部供电断开，则另一路自动吸合接通，变换为蓄电池供电；

4）本地控制主控板，设计为RS232或RS485方式，与接收器主控板数据接口对接连线控制，本地主控板与无线遥控发射器，两者互锁模式，本地面板为第一优先级，本地面板控制时，则无线发射器端控制无效，本地控制面板不再控制时，则无线发射器端可以控制。

5）启动+急停蘑菇头旋钮，启动布局为旋转开关或自锁式按键，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！

本次电控液压式医疗床遥控器定制型号DH-Z17F2P1（DC24V/100米/线控+无线混合式/2对1）
