帝淮按键式摇杆式打磨机遥控器说明
浏览:1441 发布日期:2020/10/15 11:38:00

帝淮按键式摇杆式打磨机遥控器说明

打磨机遥控器,标准配置为1台发射器+1台接收器2个部分,按照100米遥控适用距离设计。发射器端页面布局6路开关量输出、2路调速控制,另外还有启动+急停按键。6路执行动作输出:前进、后退,左转、右转,研磨正转、研磨反转,速度控制输出分别为:前后调速、研磨调速。接收机端对应6路常开点继电器控制回路输出,2路0-10V模拟量输出,以及急停按键对应的2路继电器输出含1路常开点控制回路输出+1路常闭点控制回路输出,常规使用常开点,常闭点作为备用。

发射器机端前后左右4个动作执行按钮,安排为点动模式控制,且前后相互抑制,左右相互抑制。研磨正转、研磨反转,设计为自锁保持模式,且两者相互抑制逻辑。

打磨机遥控器产品定制型号DH-Z2M6F(DC24V/100米/1发1收/2路0-10V/6+2路继电器),其他电压通过增配外置变压器转压适配!

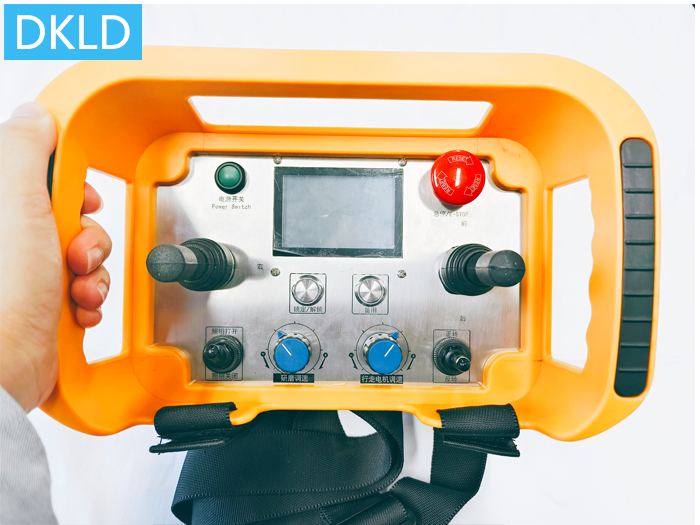

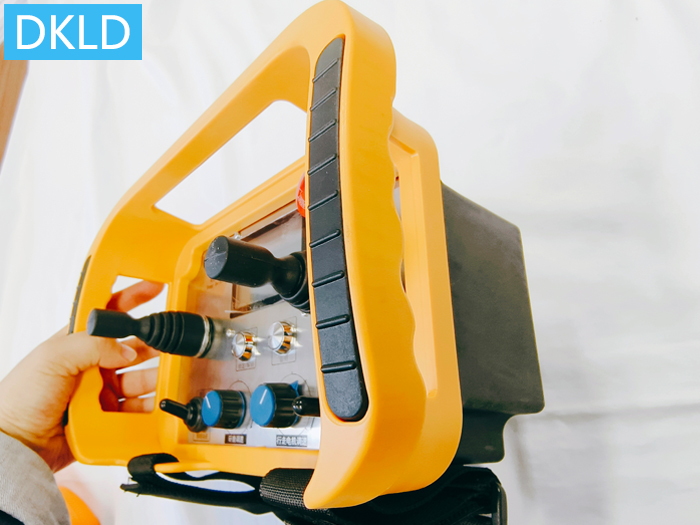

如果发射器端布局为1个万向无极摇杆,设计前后左右4个方向推动控制,及4个方向的夹角控制输出,用于底盘的前后左右任意方向行走控制,前后方向下压要干的幅度越大则速度越快,幅度越小则速度越慢。摇杆Y轴方向推动控制时,首先对应开关量控制输出,继续推动再执行开关量控制方向的调速0-10V模拟量输出控制。研磨正反转输出,布局为1个三位自锁保持模式扭子开关即拨杆,及1个调速旋钮,“锁定/解锁”按钮1个,还有启动+急停按键,产品定制型号DH-Z1YB3S1M(DC24V/100米/0-10V/1发1收)其他电压通过增配外置变压器转压适配!
