三种状态选择及指示灯4路模拟量26路开关量工业遥控器南京帝淮研发定制说明

               工业遥控器研发定制商南京帝淮电子科技讲解

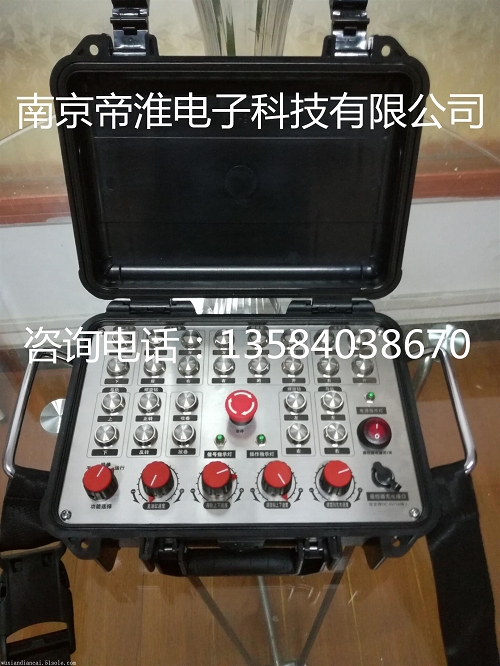

     本机型非标定做型号DH-Z4M26F3XZ，含发射器和接收器两个部分，发射器端布局26个不锈钢按键、4个模拟量无极电位器、1个三位旋转选择开关、3个LED指示灯、1个充电插孔、另有启动+急停蘑菇头旋钮，且发射器端布局不锈钢面板，功能文字对应均为不锈钢雕刻或激光镭射。发射器端自带2个不锈钢扶手，另有可悬挂于勃颈的背带，正常操作通过背带挂在脖子上悬挂，双手或单手持握不锈钢扶手，另一只手在需要控制的时候去触发按钮或旋转电位器/波段旋转开关，达成所需的开关量、模拟量、结合式控制等方式。三个指示灯，分别用于指示电池电量是否充足(不足时亮红灯)、按钮操作是否正常（正常则绿灯闪烁提示）、信号正常收发指示（如果信号连接不上则不亮）。

     DH-Z4M26F3XZ工业遥控器，接收器端通常为一台，常规可设计为26个动作功能继电器开关量输出，4路模拟量执行（0-10V或4-20mA）；3个选择状态位分两种可能性即为程序上的状态选择、不对应硬件的输出，另一种情况就是对应实际的3个硬件触点输出比如3路常开点继电器输出，选择3个不同的设备或工作状态。启动+急停，共同对应2个控制回路输出，即为1个常开点+1个常闭点输出控制回路，启动时常开点吸合接通，急停拍下时反之。另接收器端可直接为数据接口输出，比如RS485接口输出、232接口输出、CAN总线输出等，通过数字量信号输出，与被控端控制器、主控板、PLC等相应的数据接口通信交互，达成对应后端设备开关量、模拟量控制回路驱动输出控制的目的。

    本机型工业遥控器，工业级控制器，抗摔打性能良好，耐挤压、阻燃、抗腐蚀、可承受较高或酷冷工作温度环境，防水防尘、可杜绝外部水汽灰尘颗粒等的侵入。DH-Z4M26F3XZ工业遥控器具备良好的抗干扰性能，同环境数百套同步同时应用相互无影响、无干扰、无串码，且其他任何无线设备均无法对应遥控器系统形成影响，自动跳频技术处理，遭遇同频信号干扰源则自动跳频，可跳频点据需可设计为128个或256个，且每套遥控器发射器和其本机接收器之间具备唯一性ID识别码，以确保本机发射器信号只被本机接收器接收识别，其他无线设备乃至同一个工作频点的同机型设备，也不会产生串码或串扰，确保每套工作的完全独立性，相互完全避免干扰可能性。

    DH-Z4M26F3XZ工业遥控器技术说明：

1）常规遥控距离设计为100米空旷控制半径，特定情况可据需定制更远距离如250米、500米、1000米、1500米、2000米等。

2）发射器端配置液晶屏显示电池电量、信号强度、按钮操作提示、特定情况双向反馈定制增补功能、当前控制方向方位、模拟量实时变化值、电机转速反馈、工作电压值电流值反馈、功率因素等。

3）发射器与接收器之间无线收发工作频段433MHz，此波段波长跨越性良好，可轻松绕越复杂环境内一般性障碍物。

4）开关量动作功能，逻辑设置灵活，程序化软体设定，针对输出控制而言按钮可据需设计为点动式控制、自锁保持式控制、两两互锁逻辑控制、全互锁逻辑控制、全部各自独立不互锁、部分互锁部分不互锁控制等，据需而定，十分方便。

5）模拟量输出控制范围据需而定，如0-10V、5-10V、0-2000mA、20-80mA、-10V-0- +10V等，均可据需定制，不限定。

6）发射器和接收器数量对应控制，不局限于1对1控制，可据需定制1对2、 1对3、 1对8，或2对1、 5对1 、或N对N、N对M个数量控制等，达成更为复杂环境下的多控多的目的。

7）安全性良好，急停为必备功能按钮，任何紧急情况下，均可通过拍下急停蘑菇头达成切断所有输出控制回路的目的。启动按钮如果关闭，亦可在5秒钟之后，达成自我急停控制的目的。有效控制距离之内，功能按钮操作有效，超过有效控制距离，则遥控器系统自我急停，避免不在有效范围内出现失控的可能。

8）结构强度高，外部壳体增厚坚固型工程级塑料，且不锈钢材质的组合搭配，更加固了整机的牢靠性，挤压、揉搓、碰擦、跌落撞击、外力击打等均难以损坏，可承受50倍加速度无损伤。
