工业无线遥控器研发定制商南京帝淮电子科技说明
摇杆遥控器，功能强大、灵活、多样、直观、操作感良好，根据不同的需求，可定制不同功能不同种类产品，有单摇杆式工业遥控器、双摇杆式遥控器、3摇杆式无线遥控器、4摇杆式遥控器、8摇杆式遥控器等。根据客户需求不同，摇杆的选择不同，有单轴前后推动的开关量摇杆、单轴比例杆（模拟量控制的）、四方向单速度开关量摇杆、四方向多档位速度摇杆、八方向多档位速度摇杆、四方向模拟量摇杆、360度万向无极摇杆等。
摇杆遥控器，针对重工机械操作中，直观明了，向哪个方向推动，则设备即可向哪个方向行走，且在行走中可据需实现变速、如加速档位升级、减速档位降低等，并可通过向不同角度推动，实现X轴Y轴夹角方向的两个机构的联动操作，比如上升吊重同时设备又向左或向右运行等。可实现不同的摇杆针对不同的机构针对性控制，比如1号摇杆专用于控制1号吊钩及1号小车，2号摇杆专用于控制2号吊钩及2号小车，3号摇杆专用于控制3号吊钩及3号小车等以此类推。为减少面板布局过于繁琐状况，亦可据需通过布局旋转选择开关对摇杆功能进行选择，如此达成一个摇杆实现多种功能复用的目的，此种情况一般是针对于复用功能一般不出现同时控制的可能性的情况，比如通过布局一个三位波段旋转选择开关，可针对1号摇杆进行三种不同功能应用的切换， 波段开关三个选择位1号吊钩及小车、2号吊钩及小车、3号吊钩及小车，此时仅仅通过波段开关的选择，即可达成一个摇杆多重功能复用的目的。
摇杆遥控器布局，不仅仅布局摇杆本身，另可据需布局电位器、按键、扭子开关、旋转开关、急停按钮、启动按钮、液晶屏结合式控制及显示，以及采用三维度摇杆、四维度摇杆等，结合式控制，可以达成更多更复杂的功能控制目的，不仅仅局限于某些特定的功能，例如可以增加摇杆推动到某个位置节点时，按下某个按钮达成保持此节点对应的模拟量变化定值输出的目的，只有当摇杆再次晃动时，才可执行重新晃动后的推动幅度值；或如先通过两个按钮按下开关量动作执行后，再推动摇杆执行此方向动作的模拟量无极调速控制，反方向同理；或采用三位自锁保持式扭子开关，可针对一个正反转机构进行开关量动作方向的控制接通或断开，继而推动摇杆或旋转电位器即可达成模拟量无极调速变化控制的目的；或如结合液晶屏显示出来的来自接收器端采集到的上一个摇杆执行后，设备的运行状态到达某一特定值时，则才能执行下一个摇杆的动作推动，没有液晶屏反馈值实时变化的判断，则没有下一步执行的依据等等诸如此类。

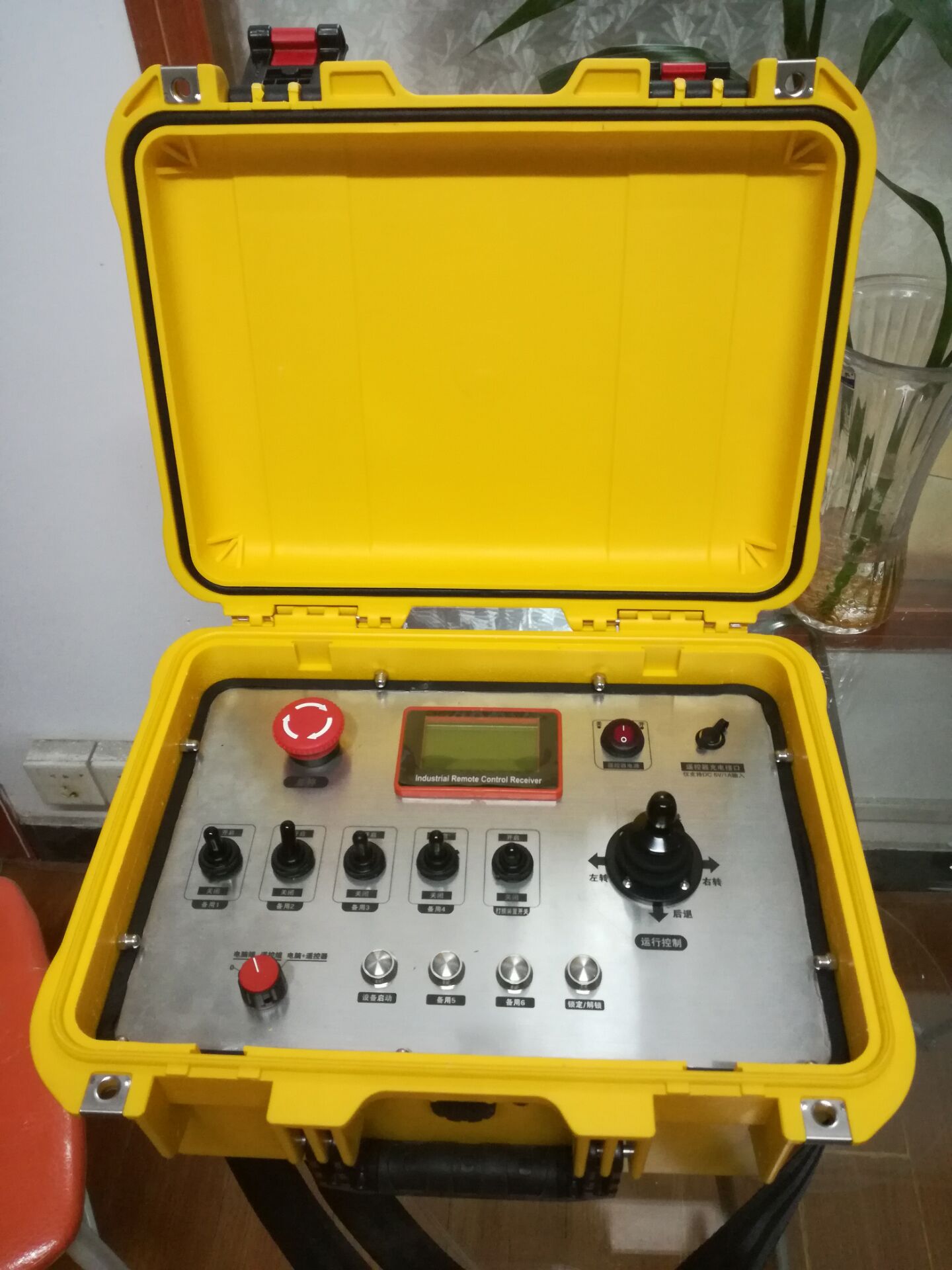

最常见的是双摇杆遥控器的设计应用，几乎覆盖大多数的应用可能，因为摇杆可做多种功能复用，故摇杆布局量不一定在多的情况下可控制更多功能，如果复用功能设计的好，一个摇杆亦可达成多种机构重复应用一个摇杆控制的目的。另外就是单摇杆遥控器，具备一个四方向或八方向或万向无极摇杆，再布局其他按钮、摇头开关、电位器、波段旋转开关等操作按钮，达成多种功能控制的目的。另外相对常见的还有三摇杆遥控器、四摇杆遥控器、八摇杆遥控器等。
目前哪些常见设备会用到摇杆遥控器呢？
举例说明如下：塔吊无线遥控器、架桥机无线遥控器、布料机无线遥控器、司机驾驶的起重机遥控器、码头吊无线遥控器、港口门吊无线遥控器、龙门吊无线遥控器、随车吊无线遥控器、挖掘机无线遥控器、清障车无线遥控器、牵引机车无线遥控器、消防履带车无线遥控器、电力巡检小车无线遥控器、行吊天吊无线遥控器、汽车吊起重机遥控器、起重吊具无线遥控器、摊铺车无线遥控器、舞台车无线遥控器、抛雪车无线遥控器、压路机无线遥控器、矿山机械无线遥控器、碎石机械无线遥控器等。
摇杆遥控器技术说明
1）常规情况下均为自复位摇杆，手动松开即可回到中间零位，推动时则执行。某些特定需求，亦可定制特种摩擦定位式摇杆控制，以便于直观判断当前推动的幅度值，且推动到某个幅度时可以保持不变化，同时去处理其他相关的事情；
2）摇杆遥控器段落节点式控制类型，节点触感明显，顿挫有度，具备一定弹力，且易于推动划过或撤回，能够通过明显的触感判断当前已经到了第几个速递档位；
3）摇杆遥控器多为针对大型重工机械，一般需要在可视距离范围之内控制，所以设计无线遥控距离一般不超过100米半径（完全空旷环境下），如有特定需求，比如有视频传输或有视频监控前方环境画面或有望远镜设施，则此时即可据需设计超远距离控制定做，比如250米、500米、1000米、1500米、2000米等；
4）操作控制多为野外工况环境，发射器端密封程度IP65等级，严格防护外部水汽、灰尘、颗粒等物体，且内部主控板多重刷漆处理，有效确保主控板长期工作稳定可靠度；
5）工作温度可至最低零下20度，最高零上80均可正常工作无影响，储存温度可至最低零下40度，最高零上85度。热胀冷缩无影响，恶劣工况环境中，仍可持续性可靠工作，具备良好的工业等级的承温性能；
6）启动、急停，依然为摇杆遥控器类型的必备功能按钮，启动用于启动遥控器发射器端电源，且同时触发接收器端主输出控制回路的接通，此时被控端设备通电。紧急情况下可瞬间拍急停蘑菇头按钮，瞬间切断主输出控制回路，达到紧急制动急停的目的。急停对应2路输出，即为1路常开点继电器+1路常闭点继电器，拍下时不仅仅是切断主输出控制回路，而是所有输出控制回路；
7）采用可充电方式供电，摇杆遥控器操纵杆本身操纵过程耗电大，每触发一次相对比按钮耗电多几个数量级，所以摇杆遥控器发射器端一定采用可充电方式供电，容量8400mAH，一次性充电可持续使用数十小时无影响；
8）常规情况下，发射器端自带液晶屏，可清晰判断当前电池电量和信号强度百分比，及操作按钮时的提示符号，另可据需反馈接收器端实时采集的被控端设备状态，比如电压值、电流值、功率因素、工作频率、电机转速、当前模拟量实时变化值等；
9）接收器端可据需设计为开关量模式输出、模拟量模式输出、混合式输出模式、数据接口输出如232或485或CAN总线等，灵活设计，根据现场情况确定；
10）接收端工作电压灵活设计，常规设计为DC12V或DC24V，其他电压可据需通过更改不同变压模块达成适应不同工况环境工作电压的目的，如AC380V、AC220V、AC36V、AC110V等。
