厂家南京帝淮6个比例推杆8个拨杆1个电位器1个喇叭按钮遥控器(13路模拟量17开关量工业遥控器定做)
浏览:2707 发布日期:2020/09/04 09:34:00
厂家南京帝淮6个比例推杆8个拨杆1个电位器1个喇叭按钮遥控器(13路模拟量17开关量工业遥控器定做)
工业遥控器厂家:南京帝淮电子科技有限公司

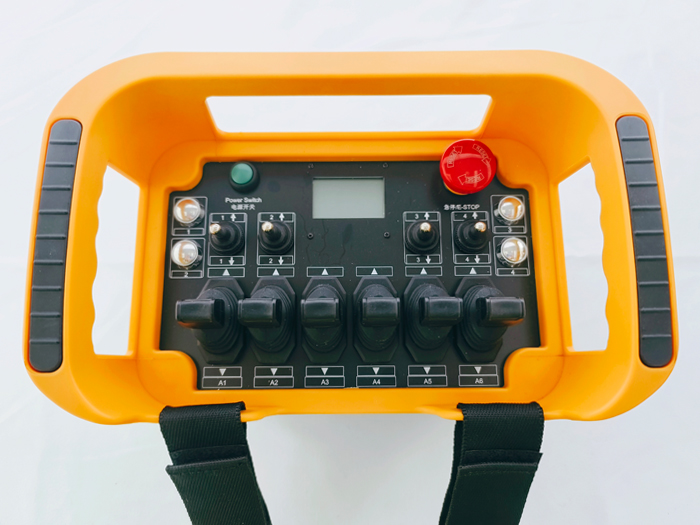

面板布局:6个比例式推杆,每个推杆执行前后2个方向控制,每个方向执行1路模拟量,即每个比例式推杆可执行2路模拟量,布局8个两方向拨杆,每个拨杆可实现前后2路开关量,8个拨杆可执行16路开关量,1个喇叭按钮,另有启动+急停旋钮;


一、6个比例推杆8个拨杆1个电位器1个喇叭按钮遥控器(13路模拟量17开关量工业遥控器定做)实现功能:
   1)比例式推杆,自复位方式(可定制摩擦定位比例杆),手推动的幅度越大则对应输出的模拟量变化值越大,手松开则回到零位,后推同理。可在推动的起步的附近节点设定1路开关量执行,即为比例杆向前推动时先控制1路开关量输出如对应1路继电器吸合通电,此情况可用于某个执行机构控制时先通电再执行相应的调速控制。6个比例杆合计和执行12路模拟量,针对特定需求,可在执行模拟量时,先执行开关量输出,如上所述,此种情况下,6个比例杆合计可执行12路开关量+12路模拟量动作控制;
   2)8个拨杆(即钮子开关),可设计为自复位模式即点动式操作,也可设计为自锁保持模式即开关式操作,或者部分点动,部分自锁保持模式,相互间逻辑关系,可按需设定,正常情况,每个拨杆前后两个动作机械式互锁,不同拨杆之间可通过程序化进行逻辑设定。每个拨杆可实现2路开关量控制,8个拨杆合计可执行16路开关量控制;
   3)1个电位器,可设计为自复位电位器,也可设计为定位式电位器,自复位模式执行时,手旋转幅度越大则对应的模拟量变化值越大,手松开则自复位到零位,零位不执行输出。定位式电位器,旋转到任意幅度手松开,则保持在旋转之前的位置上,直到手动撤回或重新旋转到不同幅度,则再执行新的已经旋转后的模拟量变化值输出。1个电位器对应1路模拟量输出。
   4)1个喇叭控制钮,可设计为点动模式,也可以设计为自锁保持模式(程序化设定),对应1路继电器输出;
   5)启动+急停,共同对应1路继电器输出,启动用于启动遥控系统整机及被控端总电源的接通也即对应的主继电器吸合通电,急停则用于遥控系统关机,及被控端总电源的断开,也即对应的主继电器断开。
   6)模拟量值可按需定制,如可控制0-10V、0-5V、5-10V、4-20mA、10-50mA等不同的设备控制需求。


二、6个比例推杆8个拨杆1个电位器1个喇叭按钮遥控器(13路模拟量17开关量工业遥控器定做)技术说明
遥控距离:标准式为100米,可定制300米、500米、1000米、2000米、3000米距离控制;
接收机控制电压:常规AC220V、AC380V、AC36V,可定做如DC12V、DC24V、DC48V等;
壳体密封防护:IP65等级,工业级防水防尘效果,杜绝潮气及粉尘侵入,耐酸碱腐蚀,适用所有恶劣工况环境;
设计频段:433MHz,可按需定制315MHz或860MHz-960MHz或2.4GHz等频段的无线控制;
适宜工况环境作业温差:零下35度至零上80度,严寒及酷热环境长期使用无影响;
频点间隔区分:25KHz,确保信号不会串扰,执行精准、稳定度高;
发射功率:标准式为10mW,符合工业安全标准;
频率漂移:< 3ppm @ -25℃ ~ +75℃,石英晶体频标老化率低;
混附发射: <-60 dB;
壳体可承受冲击力度:可承受50倍重力加速度冲击力,常规摔落不会损坏;
天线阻抗: 50Ω(发射机内藏式,接收机可外置吸盘式延长天线)即输入电压与电流比值,高增益度;
解码时基:石英晶体;
执行灵敏度: <0.18uV,灵敏度极高,控制范围内即使微弱信号也可精准执行,不会误动作;
响应时间:30-100mS以内,瞬间控制,瞬间执行;
摇杆(拨杆按键)寿命:百万次,寿命长久,经久耐用;
发射机供电:镍镉电池组7.2V/600mA或7.2V/1400mA ,可充电式,有充电器,可持续8小时不间断工作,低耗能80mA,插座式充电方便;
标准配置:1台箱体式发射机,1台接收机,可定做多发1收,或1发多收,或多发多收,用于复杂环境控制;
收发加密编码: 65536组(16+1bits),永不重复,每套遥控器有唯一识别编码,多套同环境使用不干扰,编解码识别唯一;
调制及解调:发射调制FID,接收解调FSK;
输出:常规标准式为继电器无源干接点开关量输出,容量10A/250VA,自带1米电缆线;
外壳材质:工程塑料,耐摩擦、耐撞击、阻燃;
自纠错机制:自我检测程序控制,一旦偏差或损坏如键卡死或接收继电器粘连,则遥控系统自我急停,保证安全。
发射机端1个信号灯指示:正常亮绿灯,没电或者急停时亮红灯,动作执行时绿灯闪烁;
频率控制: TCXO(温度补偿晶体振荡器)+PLL( 利用输入信号控制环路内振荡信号频率和相位);
特殊端口可定做:如CAN总线输出、485端口、232串口、脉冲信号、高低电平信号等;
可定做多个指示灯模式:如每个杆子前后左右推动可专门增设对应不同方向的指示灯,夜间控制时,清楚知道正在执行的动作方向方位,或双向回传对应指示灯确认对应指示灯亮起等特别设计。






三、6个比例推杆8个拨杆1个电位器1个喇叭按钮遥控器(13路模拟量17开关量工业遥控器定做)技术参数
发射器
频率范围:433MHz
遥控距离:100米,空旷范围
密码保护:65336组
工作频点:64个或256个
天线形式:外置式/内藏式/吸盘式
防护等级:IP65
使用电源: DC12V或24V可定制
环境温度:-35℃~+80℃
