2000米电力巡检小车遥控器DH1WYM1Y4F2000M
2000米电力巡检小车遥控器说明
产品型号：DH1WYM1Y4F2000M；
工业遥控器厂家：南京帝淮电子科技有限公司
实际需要距离1000米，为确保1000米控制效果，按照2000米距离定做。
为确保达成零下35度效果，出厂前进行板子老化处理，老化热胀冷缩处理范围-40度-+75度。
功能说明：
1、启动+急停，用于控制遥控系统本身启动，以及接收机对应主继电器吸合，急停用于控制接收机主继电器断开及遥控系统关机。
2、小车控制（接收机单独配置）：3维摇杆（360度旋转均可输出，且杆子顶部本身可以旋转）1个，360度方向输出模拟量信号，用于控制小车的前后左右，及转弯或原地旋转，与小车控制输出端口采用232串口。
3、云台控制（接收机单独配置）：四方向摇杆1个，每个方向执行1路输出，用于控制云台上下左右四个方向，485端口输出，派尔高协议（PelcoP、D兼容），上下左右4个输出指令；
4、一键返航：采用1个按键，或者1个拨杆，使用按键则对应1个指示灯，按下按键则指示灯亮起（旁边文字标注：一键返航）。采用拨杆则前拨为1键返航（文字标注：一键返航），拨杆后拨，则为常规执行（文字标注：常规执行），控制小车返回接收端对应1个自定义输出（供方），控制也在小车接收机，也是通过小车接收机的232串口输出；
5、备用按键4个，暂定为点动模式，相互之间不设定互锁逻辑关系，对应小车端输出控制232串口，后端客户自定义备用；

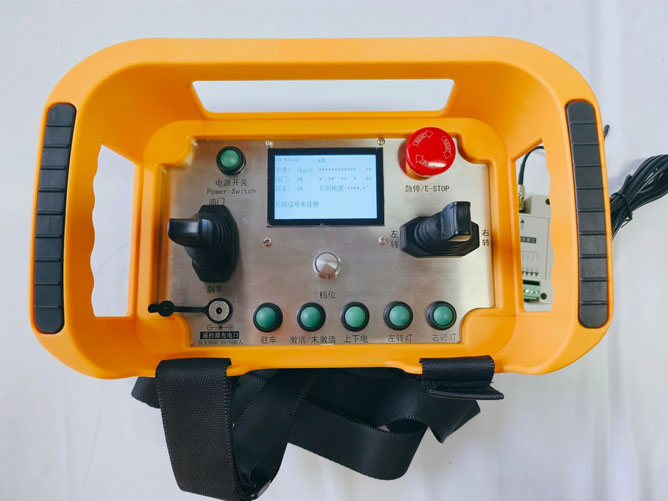

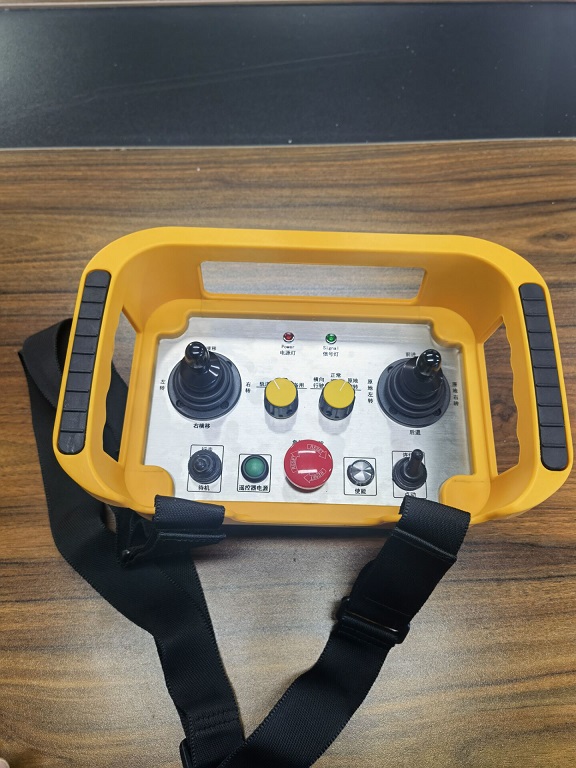

面板布局：布局1个自带顶部旋转的万向模拟量摇杆（360度），1个万向（360度）模拟量摇杆，1个一键返航按键（或使用1个拨杆），另有总启动+总停止，另外布局4个备用按键（小车控制备用）。发射机需带外置3米长度吸盘天线（并带有常规胶棒天线，用于移动行走时控制），且发射机需直接外置充电式，接收端使用3米长吸盘外置天线。
特别说明：本次为长期配套项目，每套出去的遥控器，发射机和接收机需标注服务编码和频道号，以便于后续服务，比如有发射机损坏或接收机损坏，此时需要新配置发射机，那么直接按照服务编码和频道号即可对应配对供货。客户每套遥控器都是卖给不同的客户，构建好不同的服务编码和频道号并录入我方数据库，便于今后查询对应并配置！
我们提供的服务：
1、产品在正常使用的情况下，遥控器部分发生质量问题，实行一年质保模式，并提供终身技术支持。
2、产品抗摔性能好、耐挤压；防护等级IP65，具有良好的防水防尘效果。
附件转下页：
产品简介
1. 每套遥控器分2部分，发射部分包含1个发射器；接收器部分含1个接收器，多套遥控器处同一场地工作不会相互干扰。
2. 发射器部分（主控执行器）提供1路万向无极模拟量，6路开关量（含启动、急停）。
3. 小车控制：三维万向摇杆（顶部带旋转），可实现360度旋转，即可前后左右控制，又可斜向各角度控制实现小车转弯，以及拧杆子转动可实现小车原地转圈。云台控制：采用360度万向摇杆（顶部不带旋转），实现云台上下左右以及各个角度动作控制。1键返航功能按钮，设为点动模式，后端客户自定义。
4. 启动+急停，对应1路继电器输出，用于控制启动遥控系统本身以及被控端总电源通电，急停用于遥控系统关机及被控端电源断开，。总电源通断采用无源干接点继电器输出插头式。启动急停互锁，急停采用蘑菇头旋转式。
5. 指示灯及文字标注：动作执行亮绿灯，电源没电或急停按下后再按动作按钮亮红灯，按钮文字标识可按需标注定做。
6. 安全性：遥控系统带急停蘑菇头式按钮，出现紧急情况可拍下急停按钮，可瞬间切断被控端总电源以及关闭遥控系统，确保执行安全。且遥控系统内置自侦测电路，当遥控系统故障或继电器未能正常执行动作，则遥控器系统可自我急停，主动切断主继电器，被控端设备断电，遥控系统关机，确保作业安全。
7. 接收器输出触点切换能力：交流250V/5A ；直流30V/5A。
8. 防护防尘等级：IP65。
9. 接收器工作电压：直流24V！
10. 使用环境温度：-35～+75℃。
11. 本次发射机和接收机天线均可根据特定需求外置吸盘式延长天线，吸盘天线可选择吸附在工作房之外或窗口处，接收机天线吸附在设备控制箱顶部，开孔出线到上方。
技术参数
发射器
频率范围：433MHz或315MHz或2.4G
遥控距离：2000m
密码保护：40亿组
天线形式：外置式/内藏式/吸盘式
防护等级：IP65
使用电源： 以定做为准
环境温度：-35℃～+75℃
接收器
频率范围：433MHz或315MHz或2.4G
接收灵敏度：-100dBm
密码保护：40亿组
天线形式：外置式
防护等级：IP65
使用电源：DC 24V
产品型号：DH1WYM1Y4F2000M；
工业遥控器厂家：南京帝淮电子科技有限公司
实际需要距离1000米，为确保1000米控制效果，按照2000米距离定做。
为确保达成零下35度效果，出厂前进行板子老化处理，老化热胀冷缩处理范围-40度-+75度。
功能说明：
1、启动+急停，用于控制遥控系统本身启动，以及接收机对应主继电器吸合，急停用于控制接收机主继电器断开及遥控系统关机。
2、小车控制（接收机单独配置）：3维摇杆（360度旋转均可输出，且杆子顶部本身可以旋转）1个，360度方向输出模拟量信号，用于控制小车的前后左右，及转弯或原地旋转，与小车控制输出端口采用232串口。
3、云台控制（接收机单独配置）：四方向摇杆1个，每个方向执行1路输出，用于控制云台上下左右四个方向，485端口输出，派尔高协议（PelcoP、D兼容），上下左右4个输出指令；
4、一键返航：采用1个按键，或者1个拨杆，使用按键则对应1个指示灯，按下按键则指示灯亮起（旁边文字标注：一键返航）。采用拨杆则前拨为1键返航（文字标注：一键返航），拨杆后拨，则为常规执行（文字标注：常规执行），控制小车返回接收端对应1个自定义输出（供方），控制也在小车接收机，也是通过小车接收机的232串口输出；
5、备用按键4个，暂定为点动模式，相互之间不设定互锁逻辑关系，对应小车端输出控制232串口，后端客户自定义备用；
面板布局：布局1个自带顶部旋转的万向模拟量摇杆（360度），1个万向（360度）模拟量摇杆，1个一键返航按键（或使用1个拨杆），另有总启动+总停止，另外布局4个备用按键（小车控制备用）。发射机需带外置3米长度吸盘天线（并带有常规胶棒天线，用于移动行走时控制），且发射机需直接外置充电式，接收端使用3米长吸盘外置天线。
特别说明：本次为长期配套项目，每套出去的遥控器，发射机和接收机需标注服务编码和频道号，以便于后续服务，比如有发射机损坏或接收机损坏，此时需要新配置发射机，那么直接按照服务编码和频道号即可对应配对供货。客户每套遥控器都是卖给不同的客户，构建好不同的服务编码和频道号并录入我方数据库，便于今后查询对应并配置！
我们提供的服务：
1、产品在正常使用的情况下，遥控器部分发生质量问题，实行一年质保模式，并提供终身技术支持。
2、产品抗摔性能好、耐挤压；防护等级IP65，具有良好的防水防尘效果。
附件转下页：
产品简介
1. 每套遥控器分2部分，发射部分包含1个发射器；接收器部分含1个接收器，多套遥控器处同一场地工作不会相互干扰。
2. 发射器部分（主控执行器）提供1路万向无极模拟量，6路开关量（含启动、急停）。
3. 小车控制：三维万向摇杆（顶部带旋转），可实现360度旋转，即可前后左右控制，又可斜向各角度控制实现小车转弯，以及拧杆子转动可实现小车原地转圈。云台控制：采用360度万向摇杆（顶部不带旋转），实现云台上下左右以及各个角度动作控制。1键返航功能按钮，设为点动模式，后端客户自定义。
4. 启动+急停，对应1路继电器输出，用于控制启动遥控系统本身以及被控端总电源通电，急停用于遥控系统关机及被控端电源断开，。总电源通断采用无源干接点继电器输出插头式。启动急停互锁，急停采用蘑菇头旋转式。
5. 指示灯及文字标注：动作执行亮绿灯，电源没电或急停按下后再按动作按钮亮红灯，按钮文字标识可按需标注定做。
6. 安全性：遥控系统带急停蘑菇头式按钮，出现紧急情况可拍下急停按钮，可瞬间切断被控端总电源以及关闭遥控系统，确保执行安全。且遥控系统内置自侦测电路，当遥控系统故障或继电器未能正常执行动作，则遥控器系统可自我急停，主动切断主继电器，被控端设备断电，遥控系统关机，确保作业安全。
7. 接收器输出触点切换能力：交流250V/5A ；直流30V/5A。
8. 防护防尘等级：IP65。
9. 接收器工作电压：直流24V！
10. 使用环境温度：-35～+75℃。
11. 本次发射机和接收机天线均可根据特定需求外置吸盘式延长天线，吸盘天线可选择吸附在工作房之外或窗口处，接收机天线吸附在设备控制箱顶部，开孔出线到上方。
技术参数
发射器
频率范围：433MHz或315MHz或2.4G
遥控距离：2000m
密码保护：40亿组
天线形式：外置式/内藏式/吸盘式
防护等级：IP65
使用电源： 以定做为准
环境温度：-35℃～+75℃
接收器
频率范围：433MHz或315MHz或2.4G
接收灵敏度：-100dBm
密码保护：40亿组
天线形式：外置式
防护等级：IP65
使用电源：DC 24V
环境温度：-35℃～+75℃
