帝淮割草机遥控器说明

割草机遥控器，整套包含1台发射器+1台接收器，遥控距离按照250米提供（可定制500米1000米等）。

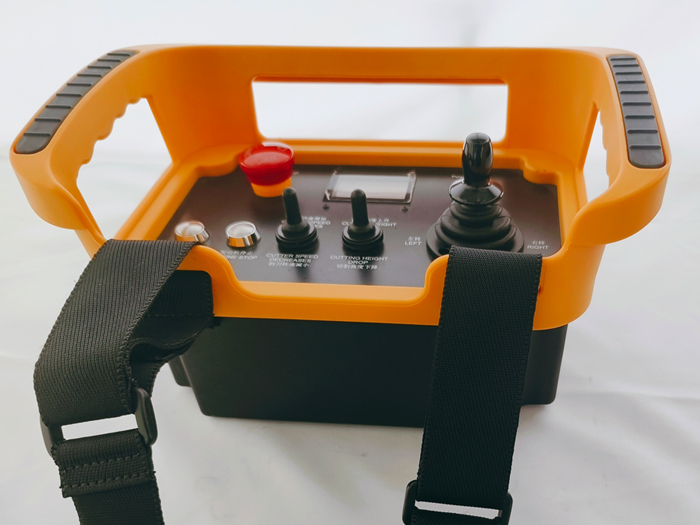

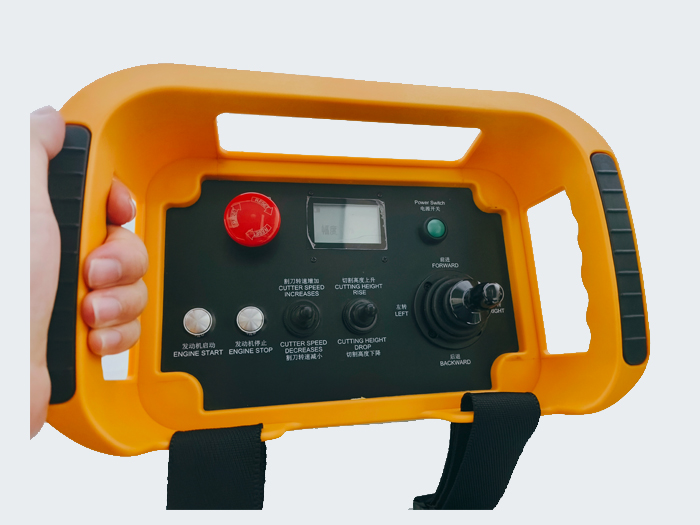

发射器端按钮布局及功能说明

1）布局1个万向无极摇杆，自复位模式，前后推动为动力控制，左右推动为转向控制，前后动力控制可以加减速调节控制，左右转向为开关量控制，针对一个电机正反转开关量控制回路输出控制。本摇杆总计对应前后左右4个方向接收器端的4路继电器输出，Y轴方向幅度增大时，则对应的输出范围变大，此时小车速度增大。

行走过程中，如果摇杆松开，则自动回复到中间零位，此时小车运行停止。

如果动力电机为无刷电机，则摇杆在Y轴方向的操作对应的是无刷电机控制器0-5V输出。

2）发动机启动、停机，对应布局为2个按键点动式控制，“启动”对应接收器端1路常开点继电器输出，用于很对发动机的电打火启动，“停机”对应接收器端1路常闭点继电器输出。

或者根据设备实际情况，发动机的启停按钮，也可以布局为1个，自锁保持模式，启动时，对应接收器端1路常开点继电器接通，停机时，对应接收器端此路常开点继电器断开。

3）针对“割草高度”之底盘升降控制，布局为1个三位自复位扭子开关，对应接收器端2路常开点继电器输出，可寸动微调，点击步进。

4）油门控制：布局为1个电位器控制，对应接收器端1路0-5V或0-10V（据需而定）模拟量范围输出。

5）启动+急停蘑菇头旋钮，启动布局为1个两位自锁保持模式扭子开关，上开下关式，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！

本次割草机遥控器非标定制型号DH-Z1Y4KLM1M2F1BZ（DC24V/继电器+模拟量输出 /1发1收/250米），其他电压通过外置变压器转压适配！
