南京帝淮变频调速起重机遥控器说明
浏览:1574 发布日期:2020/10/22 11:21:00

南京帝淮变频调速起重机遥控器说明

变频调速起重机遥控器,遥控器每套配置包含1台发射器+1台接收器2个部分,按照250米遥控距离提供(可以根据需求定制遥控器距离)。

基本功能说明

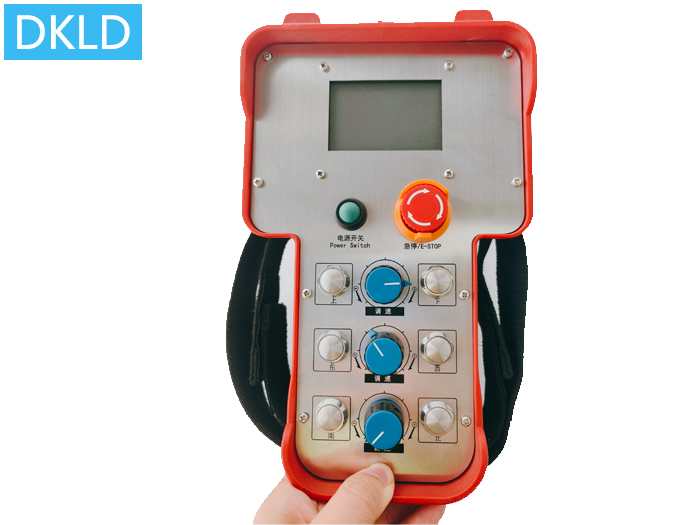

一、发射机端不锈钢面板布局电位器调速旋钮3个(或编码器调速旋钮),分别用于控制大车前后调速、小车左右调速、副钩上下调速控制回路输出,对应接收机端3路0-10V模拟量输出,直接连接变频器的0-10V模拟量变压调速控制输出。

二、发射机端布局8个按钮,分别是:大车前后、小车左右、主钩上下、副钩上下,合计8路正反向开关量控制回路输出;针对主钩上下5个档位速度,布局1个5档位波段旋转选择开关,对应接收机端5路常开点继电器控制回路输出;

三、1个“锁定/解锁”按钮,可对操作面板具备自复位或点动式功能的按钮进行锁定,一旦锁定,即使误碰或掉落地面也不会产生误动作,还可以结合急停按钮两者同时按下,可与接收机端进行对码匹配成对,这种情况一般是针对应用现场长期使用中,因特定突发因素比如撞击导致的损坏或砸坏之类,临时与同型号的其他发射机或接收机应急匹配成对使用,或新增配发射机或接收机与原有的发射机或接收机进行匹配成对使用的对码操作应用。

四、启动+急停蘑菇头按键,启动按键布局为旋转选择开关或自锁式,急停按键为欧规急停蘑菇头式,自锁保持模式输出,对应2路继电器控制输出(1路常开点继电器控制回路+1路常闭点继电器控制回路)。启动按键即为启动发射机自身电源开关,同时对应接收机端控制回路的连接,这时被控端设备通电,急停按键拍下后,瞬间断开所有控制回路输出。发射机端的启动按钮关闭,发射机端电源关掉,超过5秒钟后,接收机端亦可自我急停,保障安全!

变频调速起重机遥控器,产品定制型号DH-Z3M8F5X(DC24V /250米/1发1收),其他电压如AC380V或AC220v等则通过外置变压器转压适配。
