工业遥控器研发设计商--南京帝淮电子科技讲解
本机型具备3个旋转自锁保持式波段开关，第一个旋转波段开关7个选择位，对应其右边布局的两个不锈钢按键的7种不同功能的成对控制方式，且不锈钢按键针对每个正反转机构的动作执行均为点动模式，7个选择位中有一个是0位可视为空位即为不对应功能控制（可据需设计为对应某个状态选择的实际位）。比如旋转至选择位“压头上下”指示状态时，此时上面的按键即为“压头上”控制、下边的按键即为“压头下”控制，其他指示状态“微动上下”、“锁紧缸（锁紧/松开）”、“前后移动”、“左右移动”、“顶起缸（顶起/退回）”，也均指向对应右边两个按键的成对动作的功能选择。7个选择状态位对应的2个按键功能控制，实际可达成14个开关量控制，7组状态或7组设备工作位的选择。本机中的零位当前设计需求中不对应输出，也就是本次7位波段选择开关+2个不锈钢按键，对应控制的是12路开关量动作。
本机型工业遥控器发射器再次往下，布局了两个三位波段选择开关，第一个三位波段选择开关选择位分别为“手动”、“自动”、“维修”，第二个具备“本地控制”、“0位”、“遥控控制”，且这两个波段开关右边布局设计了2个不锈钢按键，本设计中未设计下边两个波段开关和按键之间的逻辑关系，可分别单独功能设计，亦可据需逻辑组合功能设计。在各自功能独立的情况下，三位波段开关第一个对应3路开关量输出，第二个对应2路开关量输出，右边2个按键对应2路开关量控制，合计为7路开关量控制。
综上功能而言，合计可达成18-19路开关量控制，产品型号DH-Z7X2F/3X-2，另有启动两位旋转开关+急停蘑菇头，急停对应2路输出即为1路常开点+1路常闭点输出。且发射器端包含一个液晶屏，常规用于显示电池电量、信号强度、操作按钮提示符，特定情况可设计据需反馈显示被控端设备工作状态、信息说明、电压值电流值等。
如果没有下边两个三位波段选择开关，或者这两个波段开关功能空置，但下边的两个按键的功能保留，则可达成14路开关量控制，也称为14路工业遥控器，产品型号DH-Z6X2F/2，上边的波段选择开关，取其6个功能选择，且对应右边的2个按键，即为对应右边2个按键的6种类功能控制。右下方的两个按钮只作为备用功能按钮。如达成16路开关量控制，则启用最下方波段选择开关，中间一个波段开关为空置，此时对应型号DH-Z6X2F/2-2X，也即为16路工业遥控器。
如果将本机型设计为22路或24路开关量控制，则第一个波段旋转开关7个选择状态位全部占用，即为对应右边2个不锈钢按键的7个不同状态下的不同开关量的控制，达成14路开关量控制功能。第二个三位波段旋转选择状态位置，每个状态位置对应右边2个不锈钢（下边的2个按键）按钮的2个开关量控制，3种状态下实际可达成6个开关量控制。最下方三位波段开关，中间为零位，实际对应2个状态选择，在不同状态模式下，右边两个不锈钢按键对应的是不同设备或不同状态下的两个开关量控制，2个状态合计对应4路开关量控制，如上本机型合计可达成24路开关量控制，即为24路工业遥控器，产品型号DH-Z7X2F/3X2X2F，如果任意波段开关功能少一个选择位，则达成22路开关量控制，即为22路工业遥控器，例如型号DH-ZZ6X2F/3X2X2F。
14路16路18路20路22路24路工业遥控器（DH-Z6X2F/2、DH-Z6X2F/2-2X、DH-Z7X2F/3X-2、DH-ZZ6X2F/3X2X2F、DH-Z7X2F/3X2X2F）技术参数及功能说明：（1）标准遥控距离均设计为100米控制，另可据需定制250米、500米、1000米、1500米控制等；（2）每套包含发射器和接收器两个部分，常规为1对1控制，亦可据需设计为1对2、1对3、1对N，或2对1、3对1、 5对1、 N对1控制等，或N对N控制、N对M控制等功能定制；（3）无线电波作为信号指令载体，收发迅捷灵敏，空中速率4800-9600bits；（4）无线工作频段433MHz，波长大， 可轻松跨越一般性障碍物，低矮墙壁、柱子、玻璃窗户、门窗等对信号影响相对较小；（5）抗干扰性能良好，自动跳频技术，遭遇同频干扰源则自动跳频到新的频点继续工作，可跳频频点数达128个，且每套遥控器发射器与接收器之间具备唯一性加密编码，任何其他无线设备均无法识别其特别编码组，确保本机发射信号只被本机接收识别，不会产生串码、串扰可能；（6）安全可靠性良好，遥控器系统启动和急停为必备功能按钮，任何紧急情况下均可通过拍下急停蘑菇头达成紧急制动急停的目的，可瞬间切断被控端所有输出控制回路。如果启动旋转扭关闭，亦可在5秒钟后，接收器端自我急停。且本遥控系统，在有效控制范围内可自如控制，如果超出有效控制范围，则自动自我急停，确保设备只在有效可视范围内的操作安全性；（7）收发执行响应时差20毫秒，可针对性选择控制，可以是某种状态的选择、设备的选择、号码的选择、不同组合的选择等；（8）继电器输出模式，无源干接点开关量信号，可连接各类开关量控制器件如接触器、继电器、PLC、开关量电磁阀等，可据需定制特种接口如CAN总线、RS485、RS232、DP-Profibus、TTL等。（9）液晶屏自带背光，强光下亦可清晰判断显示内容，被控端设备动作执行到位后可以给入接收器端信号，反馈到发射器端判断当前已经执行到达的程度，被控端设备的运行参数、电压值、电流值、工作频率等；（10）工业级无线控制器，抗摔打、耐挤压、密封防护IP65等级、工作温度-20度到零上80度、结构强度高；

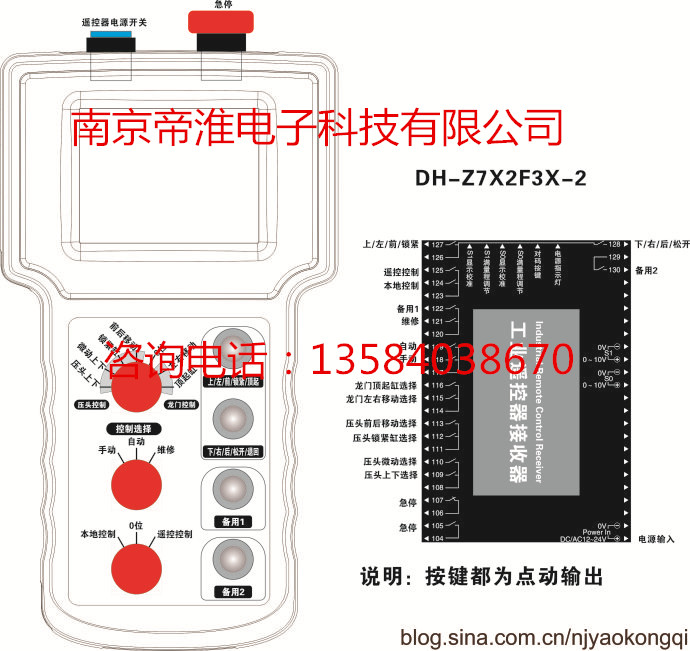

产品设计图
