钢筋混凝土+钢板阻隔上下控制无线信号中继转发式工业无线遥控器厂家南京帝淮定做说明
钢筋混凝土+钢板阻隔上下控制无线信号中继转发式工业无线遥控器厂家南京帝淮定做说明
无线工业遥控器研发定制厂商南京帝淮电子科技技术功能说明
钢筋混凝土+钢板阻隔中继式工业遥控器（2路模拟量8路开关量双向），产品定做型号DH-Z2M8FRS500，发射到中继，以及中继到接收按空旷500米定制，标配2发1收，发射器一备一用
钢筋混凝土+钢板上下中继式控制2路模拟量8路开关量双向工业遥控器功能设计说明
1、每套遥控系统配置：发射器1台，接收器1台，中继器1台（包含两个部分1个对内+1个对外），且接收器为内置式，配外置延长式吸盘天线；

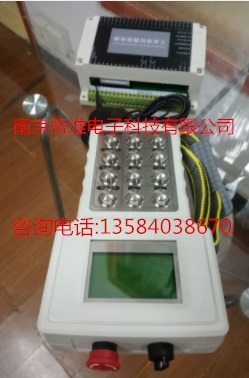

2、发射前端布局：不锈钢按键8个，电位器2个；控制面板配置液晶屏1个；另有启动＋急停，用于启动遥控系统及主继电器吸合通电，和紧急情况下切断遥控系统及主继电器断开继而对应控制被控端设备总电源断电。
3、无线频段：控制采用433MHz无线频段，工作频点128个或256个；
4、输出方式：8路开关量+2路模拟量输出+8路开关量输入，开关量为无源干接点继电器常开点输出，模拟量控制范围0-20mA（待确认）；
5、输入反馈：接收器端自带8路开关量输入端，专门用于反馈来自被控电机是否到位给出的开关量信号接入。2路模拟量实时输出、实时反馈判断，无需接入；具体在液晶屏上如何定义显示，待进一步商定！
6、供电：手持式发射器端采用三节五号干电池供电，或采用可充电镍氢电池供电，续航能力上百小时；接收器端实时连接供电电源，可据需配置不同变压器适配，如DC12V、DC24V、DC48V、AC36V、AC220V、AC380V等；
7、抗干扰性能处理：多频点128个或256个，现场遭遇同频干扰源时，可自动跳频至当前空闲工作信道，同一环境内可多套遥控器同时使用，且发射器与接收器之间采用唯一性ID识别编码匹配，保障本机发射模块所发信号只能被本机接收模块接收，其他无线设备无法识别读取、更不可能执行。唯一信号加密编码，确保多套同环境使用无干扰，确保唯一针对性发射接收信号。
8、对码匹配：为便于配置或更换或启用应急备用发射机或接收机，设置对码使用方式，采用发射机中的两个按键或三个按键或四个按键同时按下一定时间达成对码匹配应用。
9、接收机端供电可选：DC12V、DC24V、DC48V、AC36V、AC220V、AC380V，订货前说明。
10、保险丝，5A或10A容量值，用于过流保护接收机不被烧坏；
二、钢筋混凝土+钢板阻隔中继式工业遥控器（2路模拟量8路开关量双向）功能执行
一）手持按键式发射端及接收器端
1）8个不锈钢按键，可对应4个电机正反转控制，可据需设计为点动式、自锁保持模式，针对同一个机构正反转，需设计两个控制按键互锁逻辑。每个按键各自对应接收器端各1路常开点继电器输出。按键功能均为程序化设定，最后下单再确认。；
2）2个电位器，对应接收器端2路模拟量输出，模拟量控制范围均为电流值0-20mA，2路模拟量针对2个不同的正反转机构进行无极调速控制。
3）面板液晶屏，常规情况下用于显示电池电量、信号强度，另可据需回传开关量执行状态，被控端参数等，例如可以显示设备前进到位、设备正在后退、正在上升，均可通过液晶屏以文字说明或特定符号进行显示。另可据需回传显示所需的其他内容，如电机当前的转速、工作频率、功率因素等。显示方式可以为数字、符号、文字、混合式显示等，可以设计为单向显示，亦可回传双向显示；
4）启动+急停功能，启动按钮，为启动遥控器系统本身电源，且同时对应接收器主输出控制回路接通，即为被控端设备总电源接通，小车需设计总电源通断控制回路，用于连接急停功能对应的此路输出控制，急停拍下时，则切断所有正在输出的控制回路，确保设备紧急停止运行，保障设备运行安全。
二）信号中继器功能执行
1）中继器分为2个部分，中间通过有线连接，1号中继器天线对着外部，专门用于接收及反馈给发射器端的信号中转，2号中继器，专门用于与接收器端信号双向传递，并负责与1号中继器双向有线传递指令，双向交互，进而上行下传各收发两端的指令信号；。
2）中继器1即是发射器端的第一节点的接收器，又是用于反馈真正接收器端信号的与发射器端相连的最后一个节点的发射器，中继器2与接收器之间同理。
3）2个中继器均具备双向收发信号功能；
4)发射器与中继器1之间最大可传递500米或1000米距离（完全空旷环境作参照），中继器2和接收器端同理最大可传递距离也为500米或1000米。
双向收发功能中继器类似产品输入输出图如下:
三、钢筋混凝土+钢板阻隔2路模拟量8路开关量双向无线工业遥控器产品简介
1. 每套遥控器分3部分，发射部分包含1个发射器；中继器部分包含中继器1+中继器2；接收器部分含1个接收器，多套遥控器处同一场地工作不会相互干扰。
2. 安全性：遥控系统带急停蘑菇头式按钮，出现紧急情况可拍下急停按钮，可瞬间切断被控端总电源以及关闭遥控系统，确保执行安全。且遥控系统内置自侦测电路，当遥控系统故障或继电器未能正常执行动作，则遥控器系统可自我急停，主动切断主继电器，被控端设备断电，遥控系统关机，确保作业安全。
3. 接收器输出触点切换能力：交流250V/5A ；直流30V/5A。
4. 防护防尘等级：IP65。
5. 接收器工作电压：交流220V、交流380V、交流36V、直流24V、直流48V。可定制！
6. 使用环境工作温度：-20℃～+75℃，储存温度：-40～+80℃
四、钢筋混凝土+钢板阻隔上下控制无线信号中继转发式工业无线遥控器收发器技术参数
发射器
频率范围：433MHz
遥控距离：500米或1000米（空旷）
密码保护：40亿组
天线形式：外置式/内藏式/吸盘式
防护等级：IP65
使用电源： 3节五号电池
环境温度：-20℃～+75℃
接收器
频率范围：433MHz
接收灵敏度：-110dBm
密码保护：40亿组
天线形式：外置式
安装固定：内置式
使用电源：DC12V或24V可定制
环境温度：-20℃～+75℃
