地铁信号灯遥控器技术方案
浏览:2230 发布日期:2020/09/04 14:07:34
地铁信号灯遥控器技术方案

一、概述
地铁信号灯遥控器由手持发射机和双冗余接收机两部分组成,与地铁信号灯及其供电系统配合,利用免费的工业无线电频段,实现对地铁信号灯的无线控制,具有响应迅速、操作便捷、稳定可靠等特点,解决了传统信号传递方法速度慢、操作费时、不易辨识等难题,推广应用的前景广阔。
二、主要功能
1.手持发射机具备的功能
(1)发射“发车、禁止发车、复位、清客”指令
(2)电池低压报警指示
(3)按键按下指示
(4)指令发出指示
(5)充放电自动停止
2.双冗余接收具备的功能
(1)执行“发车、禁止发车、清客”指令
(2)指令接收指示
(3)故障部件指示
(4)无线、处理、执行三模块双冗余备份
三、技术指标
1.手持发射机指标:
(1)供电电压:3.7V
(2)充电方式:市电插充
(3)工作频段:433MHZ
(4)发射天线:微型弹簧全向天线
(5)按键寿命:10万次
(6)充电间隔:30天
(7)使用寿命:2年
2.双冗余接收机指标:
(1)供电电压:DC24V
(2)指令执行方式:继电器通断
(3)继电器使用寿命:50万次
(4)故障指示方式:LED显示
(5)工作频段:433MHZ
(6)接收天线:小吸盘天线
(7)信号输出方式:8芯彩虹线
(8)带载能力:8A
(9)使用寿命:2年
四、技术设计
1.主要技术创新点
地铁信号灯遥控器综合集成窄带传输、lora扩频通信等技术,设计遥控器发射、接收高频模块,减少了控制指令的误码率和丢包现象,提升了系统的稳定性和可靠性。
系统采用锂电池、电源管理模块、充电器等部件,设计了手持发射机供电组件,提高了平时使用的便捷性,减轻了日常管理的难度,提升了产品绿色环保效益。
系统遵循双冗余备份理念,设计了高可靠双冗余接收机,实现了无线高频、信号处理、指令执行三模块的双冗余备份,减少了系统故障率,提升了系统可靠性和用户使用效益。
2.结构框图

(1)手持发射机结构框图

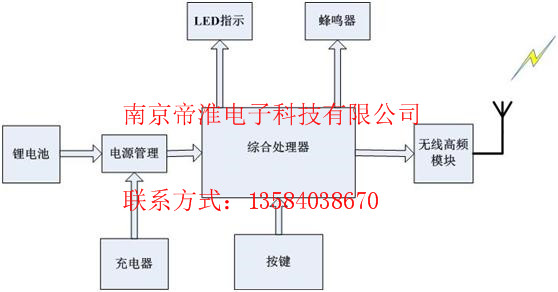

图1 手持发射机结构框图
(2)双冗余接收机结构框图

图2 双冗余接收机结构框图
(3)窄带传输、扩频通信与传统通信方式对比图

图3 窄带传输与传统通信方式对比示意图

图4 扩频通信与传统通信方式对比示意图
