厂家南京帝淮三摇杆遥控器(3个四方向5速即5段落摇杆工业遥控器无线控制非标定做)
浏览:2611 发布日期:2020/09/04 09:36:00
厂家南京帝淮三摇杆遥控器(3个四方向5速即5段落摇杆工业遥控器无线控制非标定做)
工业遥控器厂家:南京帝淮电子科技有限公司

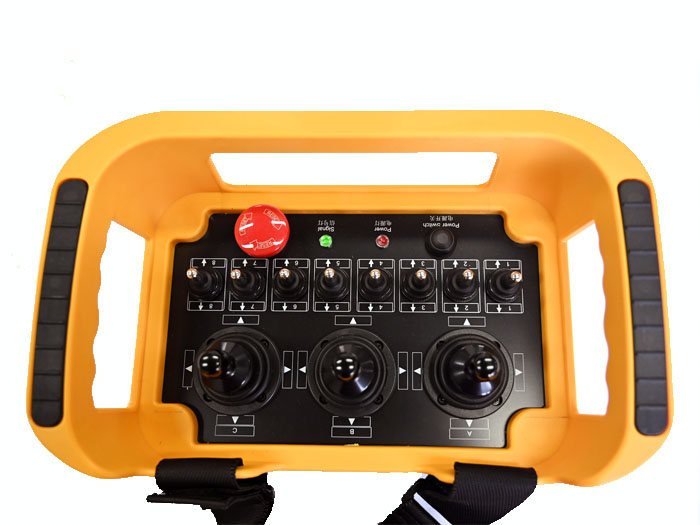

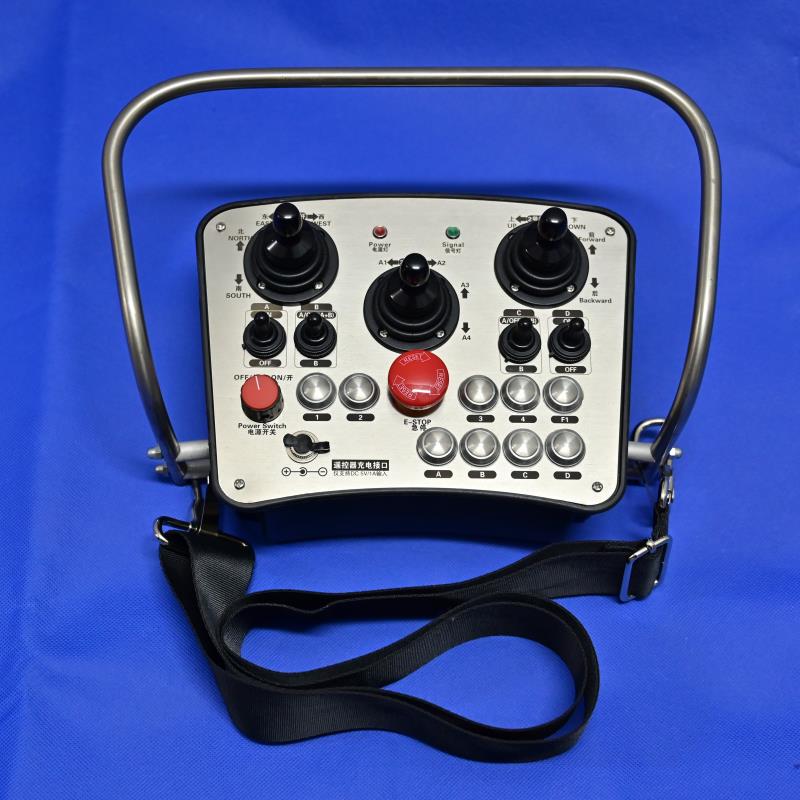

面板布局:3摇杆,每个摇杆四个执行方向,每个方向执行5段落5速,布局3个两方向拨杆,每个拨杆可实现前后2路开关量,1个喇叭按钮,另有启动+急停旋钮;
遥控距离:标准式为100米,可定制300米、500米、1000米、2000米、3000米距离控制;
接收机控制电压:常规AC220V、AC380V、AC36V,可定做如DC12V、DC24V、DC48V等;
一、三摇杆遥控器(3个四方向5速即5段落摇杆工业遥控器无线控制非标定做)实现功能:
   3摇杆遥控器,可用于控制6个执行机构,每个执行机构2个方向,每个方向均为4速或5速无线控制。四方向摇杆,5段落节点控制明显,手感良好,每向前推动一个节点,则对应1个速度,推到1速则对应1速继电器吸合,此时执行1速;推到第二个节点,则执行2速,此时对应1速2速继电器均可吸合,依此类推,推到第五个节点,则1速2速3速4速5速继电器均吸合,此时对应执行5速动作。杆子可选择4方向即为十字形摇杆,也可选择米字型即八方向摇杆,米字型摇杆,可在45度角时执行2个机构动作的同步进行,且加速档位同比例进行,针对有模拟量控制需求的客户,可选择万向无极模拟量比例式摇杆,可360度角旋转,在不同方向均可执行模拟量比例变化输出。3个拨杆,可用于针对不同机构的选择,或者辅助设备的6路开关量控制,如针对多个机构的选择控制时,本机型可控制多达12个执行机构的控制。喇叭按钮,用于警示喇叭声音的控制即喇叭打开、喇叭关闭动作。启动+急停,用于控制遥控器系统启动及被控端总电源的接通,或者遥控器系统的关机以及被控端总电源的关闭,两者共同对应1路继电器输出。
二、三摇杆遥控器(3个四方向5速即5段落摇杆工业遥控器无线控制非标定做)技术说明
壳体密封防护:IP65等级,工业级防水防尘效果,杜绝潮气及粉尘侵入,耐酸碱腐蚀,适用所有恶劣工况环境;
设计频段:433MHz,可按需定制315MHz或860MHz-960MHz或2.4GHz等频段的无线控制;
适宜工况环境作业温差:零下35度至零上80度,严寒及酷热环境长期使用无影响;
频点间隔区分:25KHz,确保信号不会串扰,执行精准、稳定度高;
发射功率:标准式为10mW,符合工业安全标准;
频率漂移:< 3ppm @ -25℃ ~ +75℃,石英晶体频标老化率低;
混附发射: <-60 dB;
壳体可承受冲击力度:可承受50倍重力加速度冲击力,常规摔落不会损坏;
天线阻抗: 50Ω(发射机内藏式,接收机可外置吸盘式延长天线)即输入电压与电流比值,高增益度;
解码时基:石英晶体;
执行灵敏度: <0.18uV,灵敏度极高,控制范围内即使微弱信号也可精准执行,不会误动作;
响应时间:30-100mS以内,瞬间控制,瞬间执行;
摇杆(拨杆按键)寿命:百万次,寿命长久,经久耐用;
发射机供电:镍镉电池组7.2V/600mA或7.2V/1400mA ,可充电式,有充电器,可持续8小时不间断工作,低耗能80mA,插座式充电方便;
标准配置:1台箱体式发射机,1台接收机,可定做多发1收,或1发多收,或多发多收,用于复杂环境控制;
收发加密编码: 65536组(16+1bits),永不重复,每套遥控器有唯一识别编码,多套同环境使用不干扰,编解码识别唯一;
调制及解调:发射调制FID,接收解调FSK;
输出:常规标准式为继电器无源干接点开关量输出,容量10A/250VA,自带1米电缆线;
外壳材质:工程塑料,耐摩擦、耐撞击、阻燃;
自纠错机制:自我检测程序控制,一旦偏差或损坏如键卡死或接收继电器粘连,则遥控系统自我急停,保证安全。
发射机端1个信号灯指示:正常亮绿灯,没电或者急停时亮红灯,动作执行时绿灯闪烁;
频率控制: TCXO(温度补偿晶体振荡器)+PLL( 利用输入信号控制环路内振荡信号频率和相位);
特殊端口可定做:如CAN总线输出、485端口、232串口、脉冲信号、高低电平信号等;
可定做多个指示灯模式:如每个杆子前后左右推动可专门增设对应不同方向的指示灯,夜间控制时,清楚知道正在执行的动作方向方位,或双向回传对应指示灯确认对应指示灯亮起等特别设计。






三、三摇杆遥控器(3个四方向5速即5段落摇杆工业遥控器无线控制非标定做)技术参数
发射器
频率范围:433MHz
遥控距离:100米,空旷范围
密码保护:65336组
工作频点:64个或256各
天线形式:外置式/内藏式/吸盘式
防护等级:IP65
使用电源: DC12V或24V可定制
环境温度:-35℃~+80℃




接收器
频率范围:433MHz
接收灵敏度:-100dBm
密码保护:65336组
工作频点:64个或256个
天线形式:外置式
防护等级:IP65
使用电源:DC12V或24V可定制
环境温度:-35℃~+80℃
