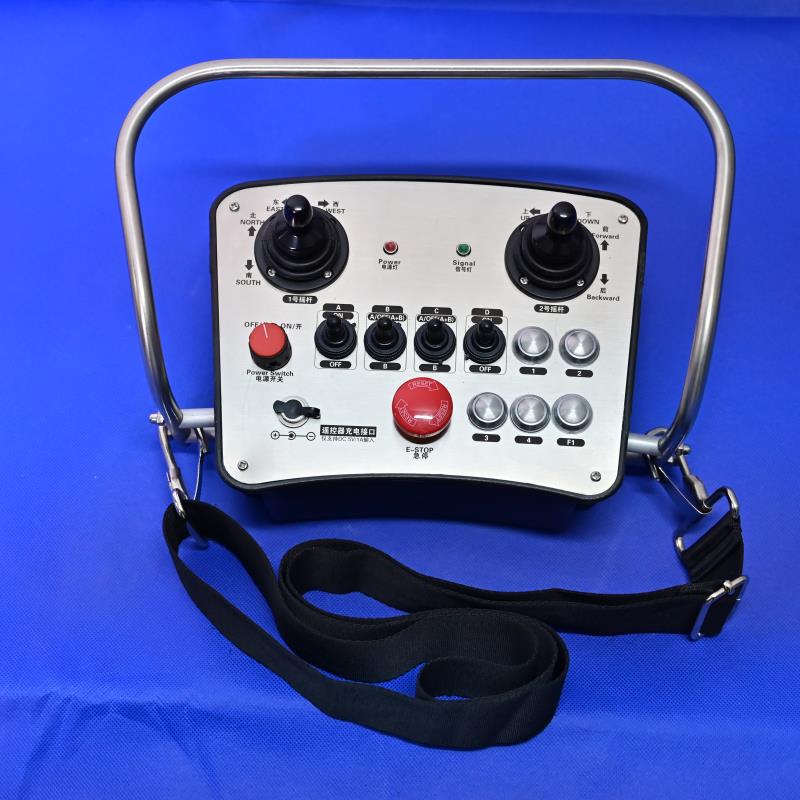

箱体背带式双摇杆天车起重机遥控器，2个四方向摇杆，4个按键，4个扭子开关，1号摇杆：东（EAST）、西（WEST）、南（SOUTH）、北北（NORTH），2号摇杆：上（UP）、下（DOWN）、前（Forward）、后（Backward），且每个方向5个速度，即为对应5路继电器输出（1速继电器是决定方向的，2345速继电器正反向动作共用的），5个按键，标识分别为1、2 、3 、4 、F1,每个按键对应1路继电器输出，4个扭子开关，分别命名为ABCD，且A标识为ON/OFF，B标识为A/OFF（A+B）/B，C标识为A/OFF（A+B）/B，D标识为ON/OFF。
启动（START）、急停（STOP），电源指示灯（POWER）、信号指示灯（SIGNAL）；
|
主要功能 |
摇杆前后左右推动控制吊钩上下，小车左右，大车前后运行，摇杆自复位模式，且5档位速度控制，1234按键均为点动模式， 1和2点动且互锁，3和4点动且互锁，F1点动模式。扭子开关4个：A为两位自锁（前开ON后关式OFF），B为三位自锁（A/A+B/B），C为三位自锁（A/A+B/B），D为两位自锁（前开ON后关式OFF）。 摇杆前后左右推动均实现5个档位速度控制，且每个摇杆对应的接收器端2速3速4速5速继电器，前后推动时2速3速4速5速继电器是共用的，左右推动时2速3速4速5速继电器是共用的，摇杆四个方向只有对应的接收器端1速继电器也就是决定方向的开关量是不共用的，4个决定方向的开关量继电器都是单独的。 |
|
产品亮点 |
良好的抗干扰性能，每套遥控器发射器和接收器之间具备唯一性识别码，且高达上亿组，永不重复，严格避免相互串扰、干扰可能。且遥控器频点多达50-256个，同环境内每套可单独频点配置，即使出现频点重合，鉴于ID识别码的唯一性，相互也不会产生任何影响，保障安全可靠性。 |
|
用途 |
3机构、4机构、5机构、4速5速以内速度档位的设备如行车行吊、起重机、天车天吊、龙门吊、塔机、塔吊、塔式起重机、港口起重机、悬臂吊、葫芦吊、船舶吊、门机门吊、码头吊等，以及装船机、卸船机、装车机、装载机、清障车、挖掘机、铲车、履带车、移动破碎机、掘进机、装煤机、装岩机等。 |
|
技术参数 |
遥控距离100米、250米，工作温度-35°-+75°，发射器供电3节5号干电池4.5V，亦可根据需要采用1节18650可充电式锂电池供电。接收器端常规工作电压交直流12-24V，其他电压AC220V或AC380V等，则通过外置变压器转压适配。。 |
|
型号及配置说明 |
本机型号DH-Z2Y5K5F4B，标配含1台发射器+1台接收器，发射器天线内置，接收器配外置延长吸盘天线（1米长馈线），吸附于配电箱外侧，接收器内置安装。 |
