20路22路24路26路40路44路48路52路工业无线遥控器研制厂商南京帝淮产品定制说明
浏览:475 发布日期:2020/08/27 14:35:32
20路22路24路26路40路44路48路52路工业无线遥控器研制厂商南京帝淮产品定制说明
           非标工业无线遥控器研制厂商南京帝淮技术设计讲解

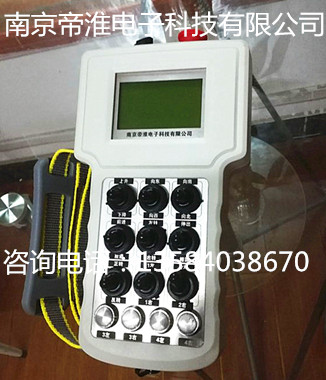

      20路22路24路26路40路44路48路52路工业无线遥控器基本说明:本机型具备9个三位置扭子开关,4个不锈钢按键,另有启动+急停蘑菇头旋钮(发射机顶部),标注配置包含发射机和接收机两个部分,如果设计为每个扭子开关前中后三位置,中间设计为零位不对应输出,前后2位各自对应接收器端1路输出,4个按键设计为每个按键对应1个控制回路输出,如此则9个扭子开关实现18路开关量控制+4个开关量控制=22路开关量控制回路。22路控制功能,是标准的应用方式。如果有2个扭子开关设计为每个对应2个控制位,即为前开后关类型功能,则总的控制回路即为7*2+2+4=20路。如果有2个扭子开关前中后三个位置,每个位置均对应1路输出,则总控制回路为7*2+2*3+4=24路控制。如果有3个扭子开关对应3路控制则可达成26路功能控制输出。
     20路22路24路26路40路44路48路52路工业无线遥控器翻页式功能定制说明:可通过同时按下某2个按键,或同时操作某三个操作按钮时,达成翻页式功能复用,即为原有控制功能为20路的,通过翻页式功能翻转复用,则可达成40路开关量控制,原有为22路控制模式则可达成翻页后44路控制,原有24路翻页后可达48路控制,原有26路控制翻页控制达52路功能输出控制。故此本机型可以达成 20路22路24路26路40路44路48路52路工业无线遥控器控制功能,无线电波信号传递指令,可实现多个单向转动、单向启停控制控制设备的组合式控制,或可达成多个成对正反转机构的互锁逻辑控制,或单向转动启停控制+正反转机构的混合式控制功能等。本机型所涉及多种功能控制的定制型号分别为:20路工业无线遥控器产品型号DH-Z9B4F20K、22路工业无线遥控器DH-Z9B4F22K,24路工业无线遥控器DH-Z9B4F24K、26路工业无线遥控器DH-Z9B4F26K、同理40路44路48路52路工业无线遥控器型号分别依次为DH-Z9B4F40K、DH-Z9B4F44K、DH-Z9B4F48K、DH-Z9B4F52K。
      本机型工业无线遥控器技术参数说明
1)常规设计遥控距离100米空旷半径传递范围,另可定制250米、500米、1000米、1500米范围控制;
2)无线电工作频段433MHz,一般设计为430-440MHz范围,另可据需设计使用频段范围,有效避开现场特种电台或其他波段应用;
3)工作频点128个或256个,每套工作频点唯一,且每套发射器和接收器之间具备唯一性ID识别号,有效避免串码、串扰可能,多频点工作状态,且自动跳频技术处理,有效避免同频干扰可能;
4)发射器端可充电模式,3节5号可充电模式,直插式充电器,220V转5V。接收器端工作电压12-24V之间,另可配置不同的变压器适配不同工况电压如AC380V、AC220V、AC36V、DC48V等;
5)开关量控制回路采用继电器输出方式,常开点继电器模式,特定情况亦可据需定制为常闭点继电器输出,另急停对应2路控制输出包含1路常开点+1路常闭点继电器输出,触点容量250V/10A、30V/5A;
6)收发信号迅捷灵敏,接收灵敏度-120dbm,按钮信号触发到接收器端输出执行,时差不大于40毫秒;
7)发射器端自带液晶屏,常规显示电池电量、信号强度、操作按钮提示,可据需显示对应按钮文字说明对应,用于夜间看不清晰操作按钮情况下,在液晶屏上显示对应,以便于判断操作之准确性;
8)天线方式说明,发射器端天线内置,接收器端天线外置式,可吸附配电箱外侧如顶部,距离较远时、天线尽量垂直于地面,以确保更远距离下的控制及良好的信号强度;
9)输出方式,不仅局限于继电器方式,亦可定制为数据接口模式,如RS485、RS232、CAN总线、DP-Profibus、Profinet、或继电器输出+数据接口模式;
10)可以据需设计为1对2控制、1对3控制、1对10控制、1对52控制等,接收器可以设计为1-52个,达成1对多控制模式;
11)扭子开关控制模式,四种状况可以选择,1是三位自复位模式可以设计为对应2路(中间为零位)输出或3路输出(中间位也对应输出),自复位即为点动式控制。2是三位自锁保持式同理设计为2路(中间为零位)输出或3路输出(中间位也对应输出),自锁保持模式,即为锁定状态控制,除非手动拨开复位。3是两位自锁保持模式控制,可以设计为对应2路输出或2路输出模式;
12)启动+急停为必备功能按钮,均为旋转模式,不会因为误碰导致误启动或误停机,旋转需要一定力度执行到位,信号丢失或发射器端损坏情况下,接收器端均可自我急停,保障安全!
