12路开关量输入+6路模拟量输入+3路继电器输出+485输出有线无线一体采集器
浏览:1196 发布日期:2024/06/20 10:47:00

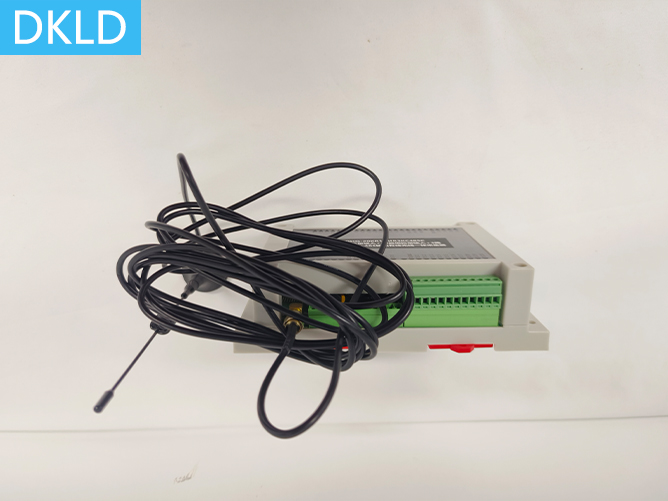

12路开关量输入+6路模拟量输入+3路继电器输出+485输出有线无线一体采集器

尺寸:145*90*40mm

品牌:帝科莱德/DKLD

型号:DHQ-12KR6MR3KC485C








1、系统说明:支持12路开关量输入,支持有源接入3.3V-100V电压,支持负电压输入;支持6路模拟量输入,可以采集电压0~10V或者电流信号0~20mA,支持过量程输入。订货时,

确定好需要几路输入,由厂家设置好再出厂。

采用RS485通讯接口。DHQ-12KR6MR3KC485C内建看门狗电路,确保工作异常时能恢复。MOBUSRTU模式,默认地址5,波特率9600,8N1,支持订货指定;

支持无线信号回传,

特定ID特定频点,回传至遥控器显示,同时支持无线信号的三路继电器输出。

2、电源及通讯接线:电源接入9~36VDC,通讯线需接485A485B两根线。

模拟量输入接线:6路模拟量接入AI1/AI2/AI3/AI4/AI5/AI6,模拟地接入ACOM。

开关量输入接线:12路开关量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12,开关地接入DCOM。

3、空旷环境距离可以做100米,300米,500米,3KM等,还可以做更远的距离,可以在中间加上中继器,确保接力赛式的传输,特别适用于隧道弯道、矿山井下。

4、应用领域

水泥建材行业/焦化行业/煤炭矿产行业/给排水行业/钢铁行业电力行业
石油化工行业/农林畜牧行业/食品加工行业/汽车重工制造行业
生物医药行业/交通运输行业/能源环保行业/材料制造行业
科研教育行业/机械机电行业
