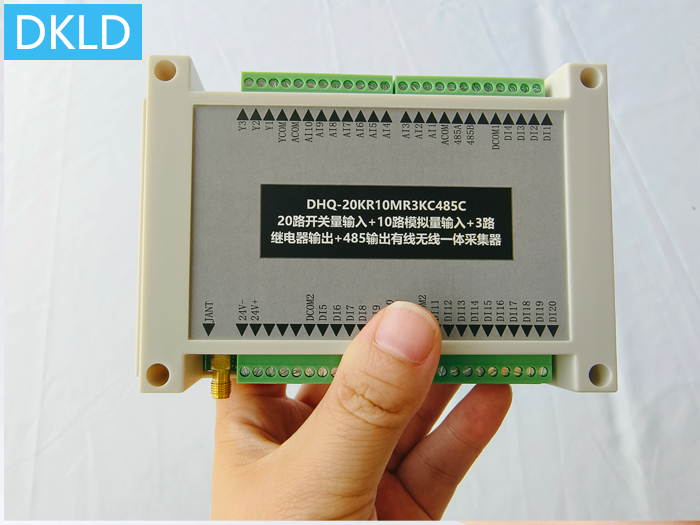

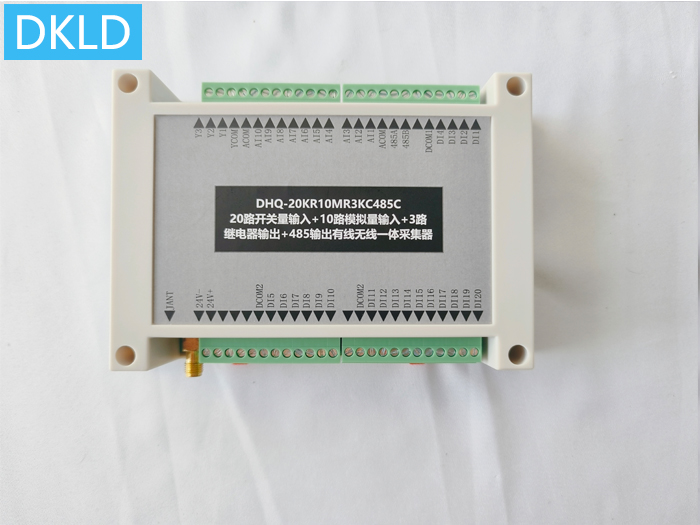

20路开关量输入+10路模拟量输入+3路继电器输出+485输出有线无线一体采集器
尺寸:145*90*40mm
品牌:帝科莱德/DKLD
型号:DHQ-20KR10MR3KC485C
1、系统说明:支持20路开关量输入,支持有源接入3.3V-100V电压,支持负电压输入;支持10路模拟量输入,可以采集电压0~10V或者电流信号0~20mA,支持过量程输入。订货时,
确定好需要几路输入,由厂家设置好再出厂。
DHQ-20KR10MR3KC485C采用RS485通讯接口。DHQ-20KR10MR3KC485C内建看门狗电路,确保工作异常时能恢复。MOBUSRTU模式,默认地址5,波特率9600,8N1,支持订货指定;
DHQ-20KR10MR3KC485C支持无线信号回传,
特定ID特定频点,回传至遥控器显示,同时支持无线信号的三路继电器输出。

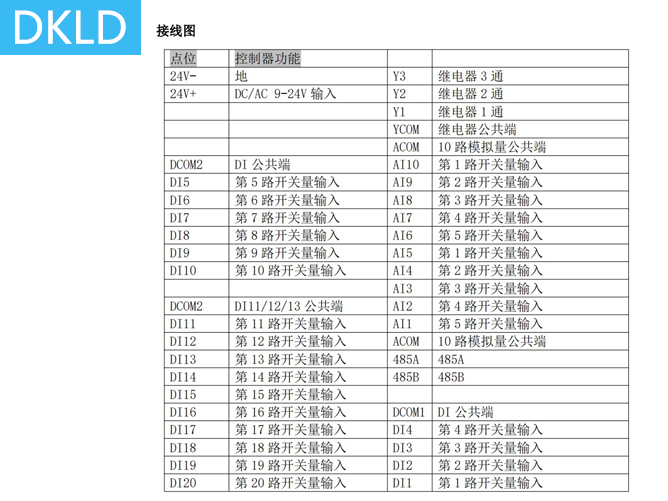

2、电源及通讯接线:电源接入9~36VDC,通讯线需接485A485B两根线。
开关量输入接线:20路开关量接入DI1/DI2/DI3/DI4/DI5/DI6/DI7/DI8/DI9/DI10/DI11/DI12/DI13/DI14/DI15/DI16/DI17/DI18/DI19/DI20,开关地接入DCOM。
3、空旷环境距离可以做100米,300米,500米,3KM等,还可以做更远的距离,可以在中间加上中继器,确保接力赛式的传输,特别适用于隧道弯道、矿山井下。
4、应用领域
