厂家南京帝淮夹具行车遥控器改造（工业无线遥控器非标定做说明）
一、 夹具行车遥控器改造说明
厂家夹具行车遥控器改造（工业级无线遥控器非标定做说明）-南京帝淮电子科技专业介绍
每套夹具三对电机，三对上下即12个动作。
二、 工作情况
1.整套系统为2台行车，3套夹具。每台行车用一个夹具，另一个夹具为备用。
2.发射器固定在驾驶室内。
3.接收器在夹具上。
4.每台行车所用夹具不固定。
5.每套夹具由六个电动机执行工作。
工业无线遥控器整体改造实现过程如下：
整个工业无线遥控器系统
A、 B行车驾驶室内各装一台遥控器发射器，面板式，固定于某处，直流12v供电。三套夹具各装一台接收器，整体为二对三即两发三收。一号二号三号夹具通过遥控发射器面板进行选择，当行车1发射器选择一号夹具时，行车2发射器能选择二号或三号夹具，不能选择一号夹具，二者互斥，其他依次类推。无论发射器1还是发射器2发出信号给夹具指令后，都有开关量信号反馈，反馈通过发射器面板信号指示灯进行显示。比如：确定已经夹紧则指示灯1亮，如确定夹具已经放开则指示灯2亮。
发射器面板按键分别为：启动键、急停键、指示灯1（夹紧）、指示灯2（放下）、一号电机（上）、一号电机（下）、二号电机（上）、二号电机（下）、三号电机（上）、三号电机（下）、四号电机（上）、四号电机（下）、五号电机（上）、五号电机（下）、六号电机（上）、六号电机（下）、采用GFSK——高斯频移键控，在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度，无干扰。
三、 技术要求
1.行车A或行车B可通过切换任意控制夹具1.2.3。且相互之间不会有任何影响。
2.由于发射器需要长时间工作，因此发射器不设定时关机并由外部供电。
3.发射器电压≤12VDC。接收器电压220VAC。
4.防护等级IP65
5.工作频率422.4～473.6MHz，每套遥控系统频带≤25KHZ。
6.遥控距离100M
7.遥控系统要具备实时通信功能，一旦遇到外界干扰能自动关机，不出现误动作。
8.接收器继电器容量250VAC，5A。
9.接收器需要反馈2个开关量。以指示灯形式在驾驶室显示。
四、 我司夹具行车遥控器改造技术参数及产品特点：
（一）技术参数：
发射器
频率范围：422.4～473.6MHz
最大发射功率：10dBm
遥控距离：100m
密码保护：40亿组
天线形式：内藏式
防护等级：IP65
使用电源：3VDC（2节5号干电池）
环境温度：-40℃～+70℃
接收器
频率范围：422.4～473.6MHz
消耗功率：＜5W
接收灵敏度：-100dBm
密码保护：40亿组
天线形式：柱状天线
防护等级：IP65
使用电源：220VAC、380VAC、36VAC、24VDC、48VDC（可定制）
环境温度：-40℃～+70℃
（二）产品特点：
1.人工学设计，简单好操作，利于长时间使用；
2.外壳采用坚固抗摔的ABS材料；
3.IP65防水防尘等级；
4.机械防护硅胶层；
5.工作温度范围可达-40℃～+70℃；
6.发射器上有“关机/急停”按键；
7.发射器采用充电式设计，也可更换5号干电池；
8.自动关机的延时时间；
9.采用 40 亿组永不重复的 ID 识别码，给每组发射器和接收器配 套抗同频干扰；
10.使用的是无线电遥控技术。无线电信号无方向性，可穿越障碍物，应用范围广，一般操作距离可达100米。
厂家夹具行车遥控器改造（工业级无线遥控器非标定做说明）-南京帝淮电子科技专业介绍
每套夹具三对电机，三对上下即12个动作。
二、 工作情况
1.整套系统为2台行车，3套夹具。每台行车用一个夹具，另一个夹具为备用。
2.发射器固定在驾驶室内。
3.接收器在夹具上。
4.每台行车所用夹具不固定。
5.每套夹具由六个电动机执行工作。
工业无线遥控器整体改造实现过程如下：
整个工业无线遥控器系统
A、 B行车驾驶室内各装一台遥控器发射器，面板式，固定于某处，直流12v供电。三套夹具各装一台接收器，整体为二对三即两发三收。一号二号三号夹具通过遥控发射器面板进行选择，当行车1发射器选择一号夹具时，行车2发射器能选择二号或三号夹具，不能选择一号夹具，二者互斥，其他依次类推。无论发射器1还是发射器2发出信号给夹具指令后，都有开关量信号反馈，反馈通过发射器面板信号指示灯进行显示。比如：确定已经夹紧则指示灯1亮，如确定夹具已经放开则指示灯2亮。
发射器面板按键分别为：启动键、急停键、指示灯1（夹紧）、指示灯2（放下）、一号电机（上）、一号电机（下）、二号电机（上）、二号电机（下）、三号电机（上）、三号电机（下）、四号电机（上）、四号电机（下）、五号电机（上）、五号电机（下）、六号电机（上）、六号电机（下）、采用GFSK——高斯频移键控，在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度，无干扰。
三、 技术要求
1.行车A或行车B可通过切换任意控制夹具1.2.3。且相互之间不会有任何影响。
2.由于发射器需要长时间工作，因此发射器不设定时关机并由外部供电。
3.发射器电压≤12VDC。接收器电压220VAC。
4.防护等级IP65
5.工作频率422.4～473.6MHz，每套遥控系统频带≤25KHZ。
6.遥控距离100M
7.遥控系统要具备实时通信功能，一旦遇到外界干扰能自动关机，不出现误动作。
8.接收器继电器容量250VAC，5A。
9.接收器需要反馈2个开关量。以指示灯形式在驾驶室显示。
四、 我司夹具行车遥控器改造技术参数及产品特点：
（一）技术参数：
发射器
频率范围：422.4～473.6MHz
最大发射功率：10dBm
遥控距离：100m
密码保护：40亿组
天线形式：内藏式
防护等级：IP65
使用电源：3VDC（2节5号干电池）
环境温度：-40℃～+70℃
接收器
频率范围：422.4～473.6MHz
消耗功率：＜5W
接收灵敏度：-100dBm
密码保护：40亿组
天线形式：柱状天线
防护等级：IP65
使用电源：220VAC、380VAC、36VAC、24VDC、48VDC（可定制）
环境温度：-40℃～+70℃
（二）产品特点：
1.人工学设计，简单好操作，利于长时间使用；
2.外壳采用坚固抗摔的ABS材料；
3.IP65防水防尘等级；
4.机械防护硅胶层；
5.工作温度范围可达-40℃～+70℃；
6.发射器上有“关机/急停”按键；
7.发射器采用充电式设计，也可更换5号干电池；
8.自动关机的延时时间；
9.采用 40 亿组永不重复的 ID 识别码，给每组发射器和接收器配 套抗同频干扰；
10.使用的是无线电遥控技术。无线电信号无方向性，可穿越障碍物，应用范围广，一般操作距离可达100米。

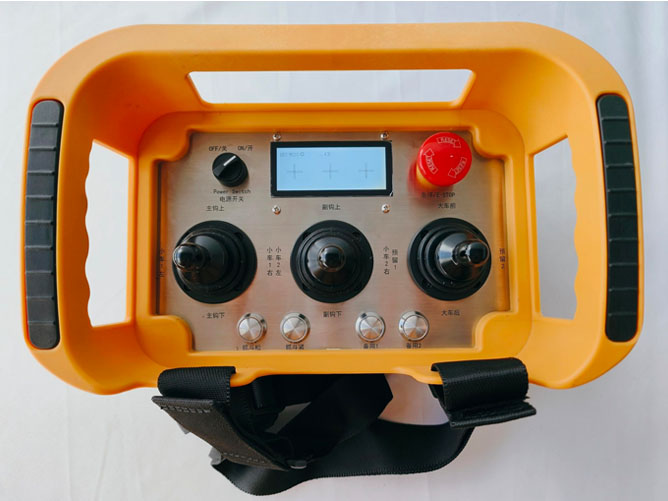

五、 行车夹具遥控器发射器面板功能示意图
